- Artikel-Nr.: RPI.12464.88969.0
Externe Antenne 4,3 dBi + SMA Buchse mit Kabel für Rasberrymatic Funkmodul
HM-MOD-RPI-PCB für Raspberry Pi 3+
damit können Sie die Antenne ausserhalb des Gehäuses ihre Raspery pi 3+ anbringen.
Dazu muss der Pigtail Stecker angeschnitten werden und das Kabel direkt anstelle
der Drahtantenne am Funkmodul HM-MOD-RPI-PCB angelöstet werden.
Die Buchse kann dirket im Raspberry Gehäuse eingebaut werden.
Das Set besteht aus:
Antennenkabel dient der Zuführung eines Antennensignals in das Innere
eines Gerätes.
Durch den losen Dichtring auf der Grundplatte an der SMA
Einbaubuchse wird ein spritzwassergeschützer Anschluß am Gerät
erreicht.
Spezifikation
• Anschlüsse:
RP-SMA Buchse zum Einbau
MHF IV/ HSC MXHP32 kompatibler Stecker
•
Gewindelänge: ca. 9 mm
•
Impedanz: 50 Ohm
•
Kabelart: koaxial
•
Kabeldämpfung: 4,9 dB pro Meter
•
Kabeldurchmesser: ca. 0,81 mm
•
Kleinster Biegeradius: ca. 3,24 mm
•
Kabelfarbe: schwarz
•
Kabellänge inkl. Anschlüsse: ca. 100 mm
+

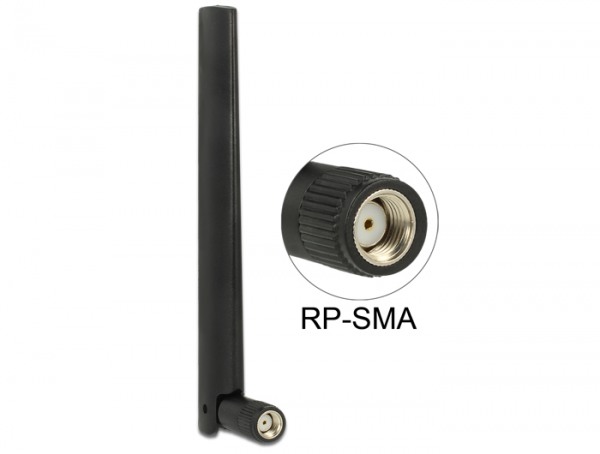

Multi Antenne können Sie an Ihr Gerät mit RP-SMA Anschluss anschließen, um Signale zu empfangen und zu senden.
Spezifikation
• Anschluß: RP-SMA
•
868 MHz, 902 ~ 928 MHz, 2405 ~ 2480 MHz
•
LTE Band 1-10/12-14/17-20/25-30/33-41/44
•
GSM 750/810/850/9001800/1900
•
UMTS Band: I-VI/VIII-X/XIII-XIX
•
Bluetooth
•
WLAN 2,4 GHz
•
699 - 960 MHz, 1710 - 2170 MHz, 2300 - 2700 Mhz
•
Antennengewinn: 1 ~ 4,3 dBi
•
Polarisation: linear vertikal
•
Impedanz: 50 Ohm
•
VSRW: 3,5 : 1 max.
•
Betriebstemperaturbereich: -20°C ~ 65°C
•
Gewicht: 20,5 g
•
Maße: (L) 135,6 mm
•
Ø: 20,1 mm
•
Ø RP-SMA Stecker: 10,1 mm
Systemvoraussetzungen
• Gerät mit RP-SMA Anschluß
Lieferung erfolgt ohne Raspberry Pi, Funkmodul und dem Gehäuse
